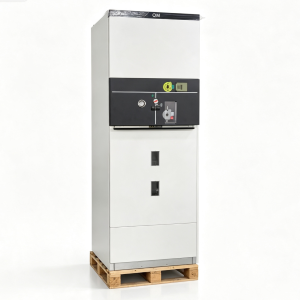

24KV Semi-insulated Gas-Insulated Switchgear (GIS)

TaiLi Electric 24kV semi-insulated switchgear (နောင် "ဤ switchgear" ဟုရည်ညွှန်းသည်) သည် 24kV အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော ကျစ်လစ်သိပ်သည်းသော၊ SF₆- insulated metal-enclosed switchgear တစ်ခုဖြစ်သည်။ ဤ switchgear ကို 24kV, 630A နှင့် 50/60Hz တွင် အဆင့်သတ်မှတ်ထားပြီး၊

GB နှင့် IEC စံချိန်စံညွှန်းများနှင့်အညီ တင်းကြပ်စွာ ထုတ်လုပ်ထားသည်။ ဤခလုတ်ဂီယာသည် ပင်မယူနစ်များ၊ အလယ်တန်းခွဲရုံများ၊ စက်မှုအဆောက်အအုံများ၊ စီးပွားရေးအဆောက်အအုံများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများအတွက် သင့်လျော်သည်။

အဓိကအင်္ဂါရပ်များ

• Fully Sealed Stainless Steel Tank - TaiLi Electric 24kV semi- insulated switchgear သည် 3-5mm ထူသော သံမဏိပြားများမှ ဖန်တီးထားသော လုံး၀ အလုံပိတ် သံမဏိတိုင်ကီကို စက်ရုပ်ဂဟေဖြင့် ဂဟေစက်များဖြင့် ဂဟေဆော်ကာ၊ ပုံသဏ္ဍာန်နှင့် အလွန်ကောင်းမွန်သော ဓာတ်ငွေ့တင်းကျပ်မှုကို သေချာစေရန် စက်ရုပ်ဖြင့် ဂဟေဆော်ပါသည်။ TaiLi Electric 24kV semi- insulated switchgear ၏ တိုက်ရိုက်အစိတ်အပိုင်းများနှင့် switching devices များအားလုံးသည် insulating နှင့် arc-quenching ကြားခံအဖြစ် SF₆ ဓာတ်ငွေ့ဖြင့် ပြည့်နေသော ဤကန်အတွင်းတွင် ဖုံးအုပ်ထားသည်။ ဤဒီဇိုင်းသည် TaiLi Electric 24kV semi-insulated switchgear သည် စိုထိုင်းဆ၊ ဖုန်မှုန့်နှင့် ညစ်ညမ်းမှုများကဲ့သို့ ပြင်ပပတ်ဝန်းကျင်အခြေအနေများကြောင့် မထိခိုက်ကြောင်း သေချာစေသည်။
• မြင့်မားသောကာကွယ်မှုအဆင့် - TaiLi Electric 24kV semi- insulated switchgear ၏ အလုံပိတ်တိုင်ကီသည် IP67 ၏ ကာကွယ်မှုအဆင့်ကို ရရှိပြီး ဤ switchgear သည် ယာယီရေနှစ်မြှုပ်မှုအခြေအနေများအောက်တွင်ပင် စိတ်ချယုံကြည်စွာ လည်ပတ်နိုင်စေပါသည်။ TaiLi Electric 24kV semi-insulated switchgear ၏ အပြင်ဘက်အကာအရံကို IP4X အဆင့်သတ်မှတ်ထားသည်။

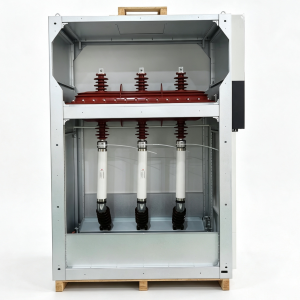

• Three-Position Load Break Switch – TaiLi Electric 24kV semi-insulated switchgear သည် SF₆-filled stainless steel tank အတွင်းတွင် ရှိသော three-position load break switch (အပိတ်/အဖွင့်/earthed) ကို တပ်ဆင်ထားပါသည်။ TaiLi Electric 24kV semi-insulated switchgear ၏ ခလုတ်ယန္တရားတွင် ချေးခံနိုင်ရည်ရှိသော ပစ္စည်းများ နှင့် ကိုယ်တိုင်ချောဆီ ဝက်ဝံများ ပါ၀င်ပြီး လည်ပတ်မှု နည်းပါးခြင်း၊ မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို တာရှည်စေပါသည်။

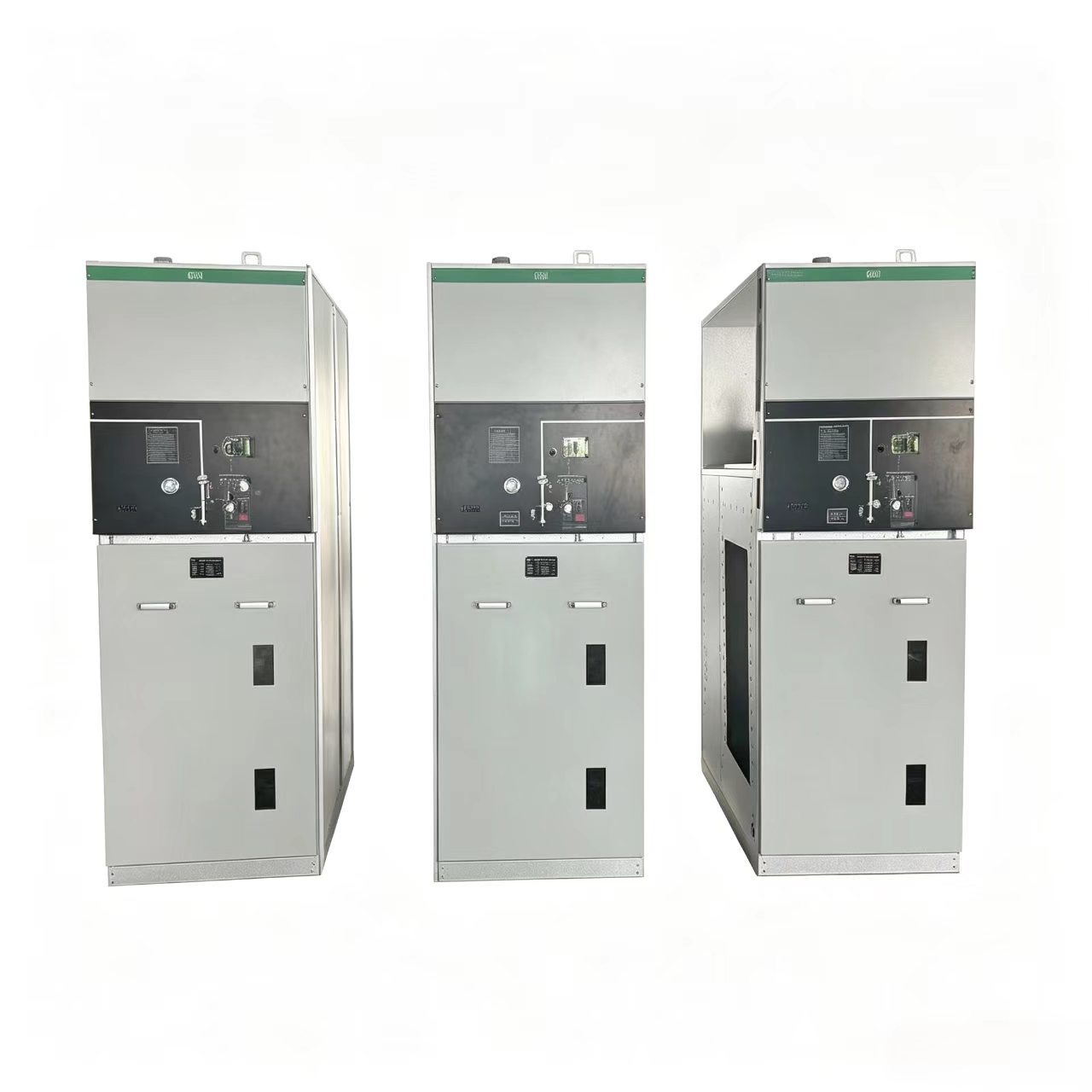

• Modular နှင့် Extensible Design - TaiLi Electric 24kV semi-insulated switchgear သည် တပ်ဆင်မှုအတွင်း ဓာတ်ငွေ့ကိုင်တွယ်ရန်မလိုအပ်ဘဲ ပြောင်းလွယ်ပြင်လွယ် ပေါင်းစပ်ခြင်းနှင့် ချဲ့ထွင်ခြင်းကို ခွင့်ပြုသည့် မော်ဂျူလာယူနစ်ဖွဲ့စည်းမှုပုံစံကို လက်ခံပါသည်။ TaiLi Electric 24kV semi-insulated switchgear သည် ကျစ်လစ်သော switchgear ဖြေရှင်းချက်များအတွက် အမျိုးမျိုးသော ဓာတ်အားခွဲရုံလိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေသော ပုံသေနှင့် တိုးချဲ့နိုင်သော ဖွဲ့စည်းမှုနှစ်ခုလုံးတွင် ရနိုင်ပါသည်။
• ပြီးပြည့်စုံသော စက်ပိုင်းဆိုင်ရာ သော့ခတ်ခြင်း - TaiLi Electric 24kV semi- insulated switchgear သည် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အမှားအယွင်းများကို ကာကွယ်ပေးပြီး ဝန်ထမ်းများ၏ ဘေးကင်းမှုကို သေချာစေသည့် ပြီးပြည့်စုံသော ကာကွယ်မှု ငါးခုပါ စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုစနစ်ပါရှိသည်။
• Smart-Ready - TaiLi Electric 24kV semi-insulated switchgear သည် အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ခြင်းစွမ်းရည်များကို ဖွင့်ရန်အတွက် မော်တာယန္တရားများ၊ ဗို့အားထရန်စဖော်မာများနှင့် ဖြန့်ဖြူးရေး အလိုအလျောက်စနစ် terminal ယူနစ်များ တပ်ဆင်နိုင်ပါသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အသုံးချမှု

TaiLi Electric 24kV semi-insulated switchgear ကို ပါဝါစက်မှုလုပ်ငန်း၏ ကဏ္ဍများစွာတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

• Ring Main Units - မြို့ပြနှင့်ကျေးလက်ဓာတ်အားဖြန့်ဖြူးမှုအတွက် 24kV ring networks တွင် core component တစ်ခုအနေဖြင့်။
• အလယ်တန်းခွဲရုံများ - အသေးစားမှအလတ်စားဓာတ်အားခွဲရုံများတွင် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော switchgear ဖြေရှင်းချက်များအတွက်။
• စက်မှုအသုံးအဆောင်များ - စက်ရုံများ၊ သတ္တုတွင်းများနှင့် ကုန်ထုတ်စက်ရုံများတွင် ဓာတ်အားဖြန့်ဖြူးခြင်း။
• လုပ်ငန်းသုံးအဆောက်အအုံများ - ဈေးဝယ်စင်တာများ၊ ဆေးရုံများ၊ အားကစားကွင်းများနှင့် အထပ်မြင့်အဆောက်အအုံများအတွက်။
• အခြေခံအဆောက်အဦ – လေဆိပ်များ၊ မြေအောက်ရထားစနစ်များ၊ မီးရထားများနှင့် ဥမင်များ။
• ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် - လေအားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတ်အားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ။
• Pad-Mounted and Underground substations - ပြင်ပအကာအရံများ သို့မဟုတ် မြေအောက်တစ်ပိုင်းတပ်ဆင်ခြင်းများအတွက် သင့်လျော်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤခလုတ်ဂီယာ၏ ပုံမှန် SF₆ ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်းမှာ အဘယ်နည်း။

A- TaiLi Electric 24kV semi-insulated switchgear ၏ SF₆ နှစ်စဉ် ယိုစိမ့်မှုနှုန်း ≤0.1%. အလုံပိတ်ကန်အား အလွန်ကောင်းမွန်သောဓာတ်ငွေ့တင်းကျပ်မှုသေချာစေရန် စက်ရုပ်ဂဟေစက်များဖြင့် ဂဟေဆော်ထားပြီး ဒီဇိုင်းသည် နှစ် 30 ကျော် ယိုစိမ့်ခြင်းမရှိကြောင်း အာမခံပါသည်။

Q2- SF₆ ဖိအားကျဆင်းမှု သို့မဟုတ် ဓာတ်ငွေ့ယိုစိမ့်မှုကို တွေ့ရှိပါက ကျွန်ုပ် ဘာလုပ်သင့်သနည်း။

A- SF₆ သိပ်သည်းဆမော်နီတာသည် ဖိအားနည်းသော သို့မဟုတ် အချက်ပေးသံကို ညွှန်ပြပါက၊ လည်ပတ်မှုကို ချက်ခြင်းရပ်ပါ၊ ယိုစိမ့်သည့်အရင်းအမြစ်ကို ဖော်ထုတ်ပါ၊ ယိုစိမ့်သောအချက်ကို ပြုပြင်ပါ၊ နှင့် သတ်မှတ်ထားသော ဖိအားသို့ SF₆ ဓာတ်ငွေ့ဖြင့် switchgear အား ပြန်ဖြည့်ပါ။ ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာနှင့် density relay ကို ပုံမှန်စစ်ဆေးရန် အကြံပြုထားသည်။

Q3- ဤခလုတ်ဂီယာသည် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ပါသလား။

နံပါတ်- TaiLi Electric 24kV semi-insulated switchgear ကို ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ထုတ်ကုန်တစ်ခုအဖြစ် ဒီဇိုင်းထုတ်ထားသည်။ အပြည့်အ၀ အလုံပိတ်ထားသော သံမဏိတိုင်ကီသည် လျှပ်ကာဓာတ်ငွေ့နှင့် ပြင်ပပတ်ဝန်းကျင်ကြား အဆက်အသွယ်ကို တားဆီးပေးပြီး ထုတ်ကုန်၏ ဝန်ဆောင်မှုသက်တမ်းတစ်လျှောက် အချိန်နှင့်တစ်ပြေးညီ စစ်ဆေးမှုများ ပြုလုပ်ရန် လိုအပ်ကြောင်း၊
