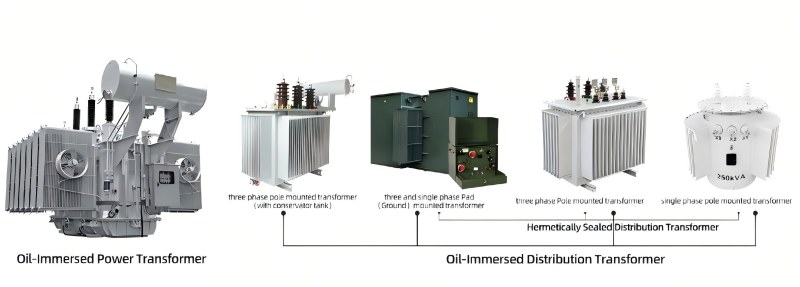

Oil-Immersed Type Transformer

TAILI သည် ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာအမျိုးအစား ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များပါဝါထရန်စဖော်မာယင်းတွင် သံအူတိုင်နှင့် အကွေ့အကောက်များ (ကွိုင်များ) ကို အထူးဖော်စပ်ထားသော insulating oil (transformer oil) တွင် ပင်မလျှပ်ကာနှင့် အအေးခံပစ္စည်းအဖြစ် ဆောင်ရွက်ပေးသော ဆီဖြင့် လုံး၀ နှစ်မြှုပ်ထားသည်။

အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အစိတ်အပိုင်းများ-

1. Transformer ကိုယ်ထည်

အူတိုင်- ဆီလီကွန်စတီးအခင်းများကို တွဲ၍ မြေသားဖြင့် ဖွဲ့စည်းထားသော သံလိုက်လမ်းကြောင်း။

အကွေ့အကောက်များ- လျှပ်စစ်သံလိုက်ပြောင်းလဲခြင်းကိုထုတ်လုပ်ရန်အတွက် အဓိကအစိတ်အပိုင်းဖြစ်သော ကြေးနီ သို့မဟုတ် အလူမီနီယမ်ဝါယာကြိုးများဖြင့် ပြုလုပ်ထားသော မြင့်မားသောနှင့် အနိမ့်ဗို့အားကွိုင်များ။

2. ဆီတိုင်ကီနှင့် insulating ဆီ

ဆီတိုင်ကီ- တံဆိပ်ခတ်ရန်လိုအပ်သော Transformer ကိုယ်ထည်နှင့် လျှပ်ကာဆီများကို ထိန်းထားနိုင်သော သံမဏိပြားများဖြင့် ဂဟေဆော်ထားသည်။

လျှပ်ကာဆီ: အများအားဖြင့် တွင်းထွက်ဆီ။ insulation ၊ heat dissipation နှင့် arc extinguishing လုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးသည်။

3. အအေးခံစနစ်

ဆီ၏သဘာဝအငွေ့ပျံခြင်း သို့မဟုတ် အတင်းအကြပ်လည်ပတ်မှုအပေါ် မူတည်၍ အပူကို အတွင်းပိုင်းမှ ဆီတိုင်ကီအတွင်းရှိ အပူကို စွန့်ထုတ်သည့်ကိရိယာများထံ ပို့ဆောင်သည်။

အသုံးများသော အအေးခံနည်းများ

· ONAN (ဆီ-နှစ်မြုပ်ထားသော ကိုယ်တိုင်အအေးခံခြင်း)- ရေနံနှင့် လေ၏ သဘာဝအတိုင်း စီးဆင်းမှုမှတဆင့် အပူကို ပြန့်ကျဲစေသည် (သေတ္တာနံရံများ သို့မဟုတ် အပူငွေ့ပျံသည့် ဆူးတောင်များ)။ အသေးစားနှင့် အလတ်စား ထရန်စဖော်မာများအတွက် သင့်လျော်သည်။

· ONAF (ဆီနှစ်မြှုပ်ထားသောလေ-အအေးခံခြင်း- လေအေးပေးစက်များ) တွင် လေအေးပေးစက်များကို အပူပေးစက်များတွင် ပန်ကာများ တပ်ဆင်ပါ။ စွမ်းရည်ကိုတိုးစေသည်။

· OFAF (ပြင်းထန်သောဆီလေအေးပေးစက်)- ဆီလှည့်ပတ်မှုကို တွန်းအားပေးပြီး လေအေးပေးမှုကို အားကောင်းစေရန် ဆီပန့်များကို အသုံးပြုပါ။ ထရန်စဖော်မာကြီးများအတွက် အသုံးပြုသည်။

· OFWF (ခိုင်မာသောဆီရေ-အအေးခံခြင်း-- ဆီပန့်များကို အသုံးပြု၍ ဆီလည်ပတ်မှုကို တွန်းအားပေးပြီး ရေနွေးပူများကို ရေအေးစက်မှတဆင့် အအေးခံပါ။ ထရန်စဖော်မာအတုများ သို့မဟုတ် ရေလုံလောက်စွာရရှိသည့်နေရာများ။

4. ကာကွယ်ရေးနှင့် စောင့်ကြည့်ရေးစနစ်-

· ဆီလှောင်ကန် (ဆီခေါင်းအုံး)- အပူချိန်ပြောင်းလဲမှုအရ ဆီပမာဏကို ထိန်းညှိပေးသည်၊ ဆီနှင့်လေကြားရှိ ထိတွေ့ဧရိယာကို လျှော့ချပေးပြီး ဆီအိုမင်းမှုကို နှောင့်နှေးစေသည်။

· Absorber (breather) : ဆီလီကာဂျယ် ပါဝင်ပြီး ဆီလှောင်ကန်ထဲသို့ လေထဲသို့ အစိုဓာတ်ကို စုပ်ယူသည်။

· Gas relay (ဓာတ်ငွေ့ relay): ဆီပိုက်ပေါ်တွင် တပ်ဆင်ထားသော၊ အတွင်းပိုင်း ချို့ယွင်းမှု အနည်းငယ် ဖြစ်ပေါ်ခြင်း သို့မဟုတ် ပြင်းထန်သော ချို့ယွင်းမှုတစ်ခု ဖြစ်ပေါ်ပါက ဆီစီးဆင်းမှု တဟုန်ထိုး ဖြစ်ပေါ်ကာ အချက်ပြမှု သို့မဟုတ် ခရီးတိုများ ပို့ပေးသည်။ အရေးကြီးဆုံးက လျှပ်စစ်မဟုတ်တဲ့ အကာအကွယ်ပါ။

· ပေါက်ကွဲဒဏ်ခံနိုင်သောပြွန် (ဖိအားသက်သာသည့်အဆို့ရှင်)- အတွင်းပိုင်းဖိအားများ သိသိသာသာတိုးလာသောအခါ၊ ပေါက်ကွဲဒဏ်ခံနိုင်သော အမြှေးပါးကို ချိုးဖျက်ပါ သို့မဟုတ် ဖိအားထုတ်လွှတ်ရန်အတွက် အဆို့ရှင်ကိုဖွင့်ကာ ဆီတိုင်ကီပေါက်ကွဲခြင်းမှ ကာကွယ်ပေးသည်။

· သာမိုမီတာ- ထိပ်တန်းဆီအပူချိန်ကို စောင့်ကြည့်သည်။

· ဆီအဆင့်ညွှန်ပြချက်- ရေနံလှောင်ကန်အတွင်းရှိ ဆီအဆင့်ကို ညွှန်ပြသည်။

အခြောက်အမျိုးအစား ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာ၏ အားသာချက်များမှာ-

1. ပိုကြီးသောစွမ်းရည်နှင့် မြင့်မားသောဗို့အားအဆင့်

2. High heat dissipation efficiency နှင့် ခိုင်ခံ့သော overload စွမ်းရည်

3. ရှည်လျားသောလျှပ်ကာသက်တမ်းနှင့်မြင့်မားသောယုံကြည်စိတ်ချရ

4. စီးပွားရေးစွမ်းဆောင်ရည်ကောင်းမွန်ခြင်း။

5. ဆူညံသံအဆင့်ကို အတော်အတန်နိမ့်သည်။

6. ရင့်ကျက်သောပြုပြင်ထိန်းသိမ်းမှုနည်းပညာ

ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာကို ဘယ်အချိန်မှာ ရွေးချယ်ရမလဲ။

1. မြင့်မားသောဗို့အားအဆင့် (35kV အထက်)။

2. ကြီးမားသောစွမ်းရည်လိုအပ်ချက် (2000kVA ထက်ပို)။

3. အပြင်ဘက်တွင် သို့မဟုတ် သီးခြားတပ်ဆင်ထားသည်။ဓာတ်အားခွဲရုံများကောင်းသောမီးအထီးကျန်အခြေအနေများနှင့်အတူ။

4. ကနဦးရင်းနှီးမြုပ်နှံမှုကုန်ကျစရိတ်နှင့် လုံလောက်သောလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုစွမ်းရည်များဖြင့် ထိလွယ်ရှလွယ်။

5. လည်ပတ်မှုဆူညံမှုအတွက် တင်းကျပ်သောလိုအပ်ချက်များနှင့် ပြင်ပအခြေအနေများ။
